注射壓力也稱為激勵壓力、填充壓力或第一階段注射壓力。注射壓力的作用是保證注射過程中始終有充沛的壓力，避免因壓力受限而影響填充速度的情況發生。如果填充壓力限制了填充速度，材料的剪切速率就會發生變化(當出現壓力受限時，壓力將控制填充過程，于是填充速度或流動速率便趨不穩，正在進行剪切的塑料溫度也會隨之波動，從而造成收縮不均)。

     設定注射壓力時，應從能夠填滿95%產品的水平開始。完成相對黏度測試后(請參見第6章的測試程序),可選擇一擋最佳的注射速度， 然后緩慢調低填充壓力直至填充時間開始發生變化。填充時間開始增加的位置，就是壓力開始影響填充速率的節點。

     塑料制品廠應考慮到正常操作中存在黏度變化的可能性，填充壓力的設定點應高于切換壓力150 ~ 250 psi ( 1 psi = 6.895 kPa)。

注塑加工有氣泡原因及解決辦法

注塑加工廠家有氣泡出現在較厚的制品，表面脹大，切開后斷面有氣泡成因及解決辦法：1、加料過程中沒控制好量，導致注射壓力過高，只需調整加料量即可；2、冷卻時間不足。可以在機器外使用冷壓模降溫冷卻；3、溫度過高，會在制品中出現分解黑線的現象。若分解情況輕微，只需適當降溫。如果整個機筒分解，只能是

怎樣調校注塑工藝參數？

1、溫度的控制在控制儀器上，設定需要的溫度，而感應器的顯示將與設定點上產生的溫度相比較。在這最簡單的系統中，當溫度到達設定點時，就會關閉，溫度下降后電源又重新開啟。這種系統稱為開閉控制，因為它不是開就是關。2、溫度溫度的測量和控制在注塑中是十分重要的。雖然進行這些測量是相對地簡單，但多數注塑機都沒有足

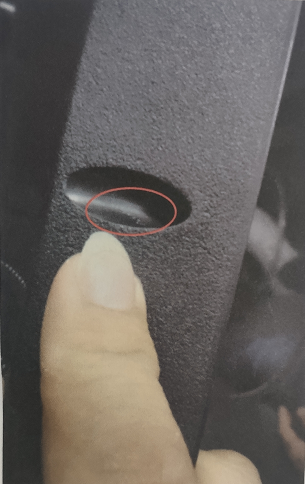

對塑料件注塑產生氣紋的理解

在充模過程中受到氣體的干擾常常在制品表面出現銀絲斑紋或微小氣泡或制品厚壁內形成氣泡，氣紋是指塑料產品澆口部位或表面局部存在條狀或塊狀的流痕，從而影響整個產品的外觀。 氣紋對產品的安全與功能沒有很大的影響，屬于輕微缺陷。但是會影響產品的外表面，從而影響客戶滿意度和產品的

塑料制品模具定做要注意哪3個方面

塑料制品模具一般需要在150°C-200°C下進行工作，除了受到一定壓力作用外，還要承受溫度影響，根據其成型條件，模具一般需要具備以下性能：1、具有較好的熱穩定性。塑料模具成型加工經熱處理后因線膨脹系數小，熱處理變形小，溫度差異引起的尺寸變化率小，金相組織和模具尺寸穩定，可減少或不再進行加工，即可保證模具尺寸

注塑塑料加工開裂在加工方面的原因是什么？

加工方面：（1）加工壓力過大、速度過快、充料愈多、注射、保壓時間過長，都會造成內應力過大而開裂。（2）調節開模速度與壓力防止快速強拉制件造成脫模開裂。（3）適當調高模具溫度，使制件易于脫模，適當調低料溫防止分解。（4）預防由于熔接痕，塑料降解造成機械強度變低而出現開裂。（5）適
